汽水混合器 选型参考
汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用混合器。
1、混合器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1m H2O考虑;
2、蒸汽压力大于水压0.05MPa以上；
3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；
4、混合器宜设备在水泵的吸水侧。
汽水混合器蒸汽喷入量表
|
水压
（MPa）
|
蒸汽压力（MPa）
|
|
0.2
|
0.3
|
0.4
|
0.6
|
0.8
|
1.0
|
|
0.1
|
660
|
910
|
1120
|
1540
|
1950
|
2350
|
|
0.2
|
0
|
820
|
1120
|
1540
|
1950
|
2350
|
|
0.3
|
/
|
0
|
940
|
1540
|
1950
|
2350
|
|
0.4
|
/
|
/
|
0
|
0
|
1950
|
2350
|
|
0.5
|
/
|
/
|
/
|
/
|
1890
|
2350
|
汽水混合器蒸汽喷入量换算系数表
|
QSH
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
|
系数
|
0.26
|
0.26
|
1
|
1
|
1
|
3.7
|
3.7
|
3.7
|
10.8
|
10.8
|
10.8
|
汽水混合器 安装与使用
1．混合器可水平安装，也可以竖直向上安装，蒸汽入口应水平或向下；
2．混合器前后装设阀门、压力表及温度计，以便于观察和调节混合器工作状况；
3．启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

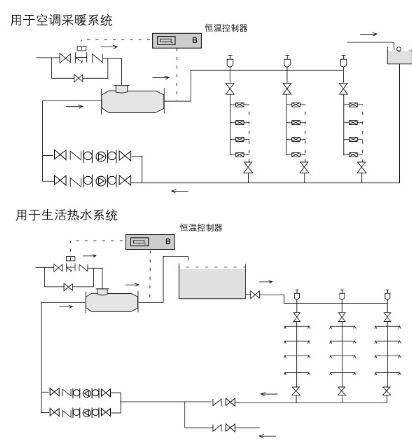

典型应用
|
